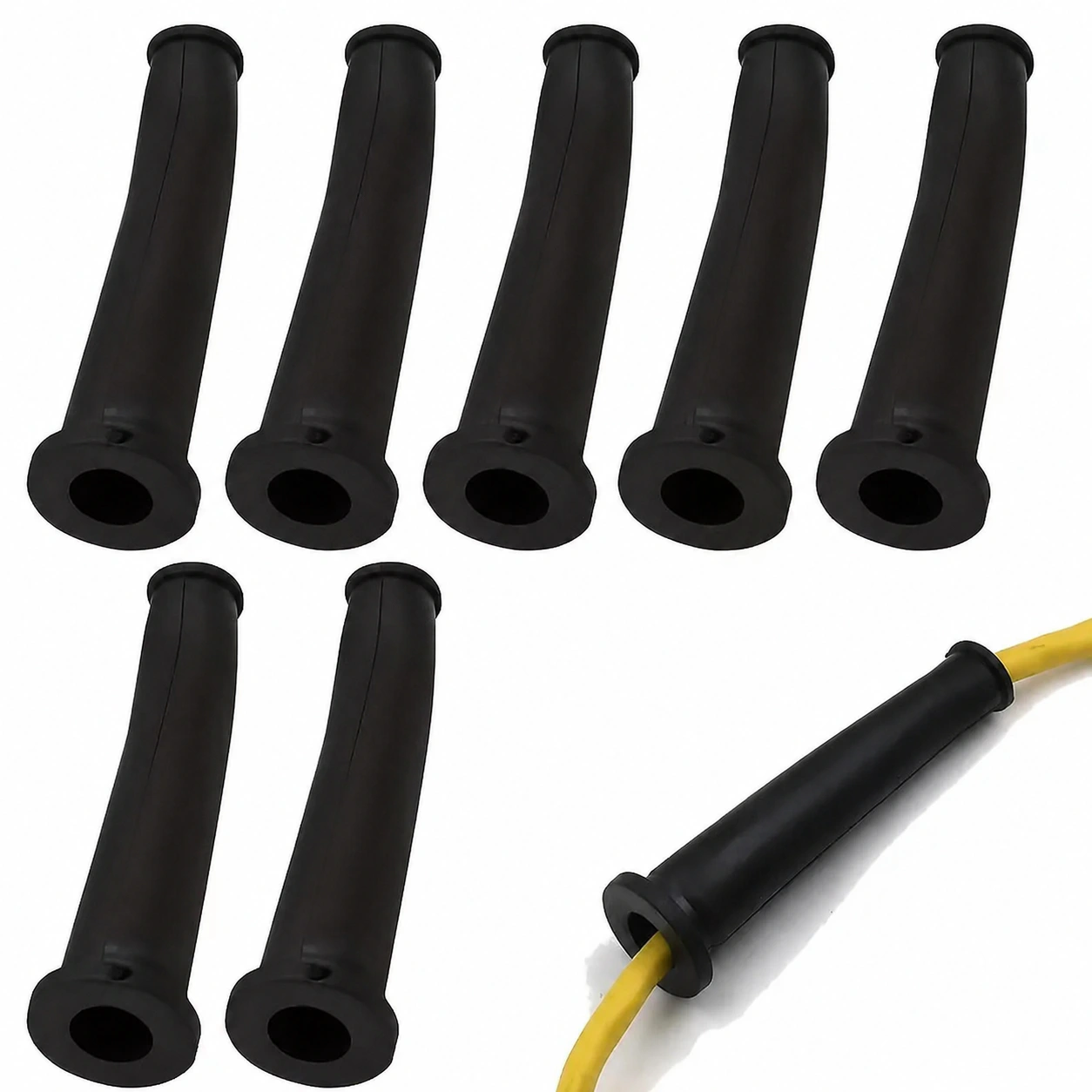

Funda de protección de cables de caucho: fundas de alivio de tensión y fundas para cables curvas
En maquinaria de alta vibración, paneles eléctricos y cableado de automóviles, las salidas de cableado que pasan a través de barreras de chapa metálica son muy vulnerables a tensiones mecánicas localizadas. Los tirones laterales continuos, la tensión de flexión y el roce contra los puertos del panel pueden degradar los cables estándar, lo que provoca cortocircuitos o tiempo de inactividad del equipo. AManga de protección de alambre de goma(también conocido comofunda protectora para cablesofunda de protección de cables) está diseñado específicamente para proteger las entradas de cables, evitar flexiones bruscas, absorber impactos mecánicos y aislar los conductores eléctricos del desgaste externo.
Nuestras fundas de protección personalizadas cuentan con una geometría de "trompeta delgada" altamente especializada. Moldeado con EPDM, silicona o NBR con acabado mate-premium en nuestroInstalación certificada ISO y TÜV, este diseño incorpora una base con bridas de gran-apertura acampanada para un ajuste o anclaje a presión-seguro, un cuerpo cilíndrico ligeramente curvado diseñado para dirigir las vías de enrutamiento de los cables y una parte superior estrecha-de salida de cables con un borde de sellado elevado. Diseñado de acuerdo con los protocolosalineado con los estándares IATF 16949y verificado bajo unEstricto protocolo de calidad AQL 0,25/0,40, estas fundas garantizan un ajuste perfecto y una resistencia extrema al desgarro en todos los entornos industriales.
✵ ˚ : · ✬ Ingeniería central y características estructurales ✬ · : ˚ ✶
Por qué los ingenieros de sistemas y diseñadores de equipos especifican nuestras botas de manga curva especializadas:
📐 Alivio de tensión de trompeta delgada
El cuerpo principal ligeramente curvado (5-6 veces la longitud de su diámetro) actúa como una guía flexible, distribuyendo suavemente la tensión de flexión del cable sobre un radio más amplio para eliminar la fatiga del cableado.
🧪 Elastómeros con acabado mate-premium
Moldeado en caucho mate no-reflectante y de gran-alargamiento. Excelente estabilidad del ozono EPDM para cortafuegos de vehículos y capacidad térmica superior de silicona VMQ para alta-proximidad de calor.
🔒 Anclaje con bridas seguro
La brida inferior acampanada asegura firmemente el maletero a las entradas del chasis, mientras que el collar superior estrecho abraza firmemente los cables de salida para bloquear el polvo, la humedad y las salpicaduras de la carretera.
Tabla de tallas estándar de la funda protectora de alambre de caucho
A continuación se muestra una lista de dimensiones de fundas de protección curvas especificadas con frecuencia. Ofrecemos compuestos personalizados completos y tamaños personalizados para que coincidan exactamente con sus mazos de cables CAD:
| Número de pieza | ID de apertura grande (A) | ID de apertura pequeña (B) | Longitud de la manga (C) | Ángulo de curvatura (D) | Espesor de pared (E) |
|---|---|---|---|---|---|
| BS-WPS-012 | 12,0 milímetros | 4,0 milímetros | 60,0 milímetros | 15 grados | 1,5 milímetros |
| BS-WPS-015 | 15,0 milímetros | 5,0 milímetros | 75,0 milímetros | 15 grados | 1,8 milímetros |
| BS-WPS-018 | 18,0 milímetros | 6,0 milímetros | 90,0 milímetros | 30 grados | 1,8 milímetros |
| BS-WPS-022 | 22,0 milímetros | 8,0 milímetros | 110,0 milímetros | 30 grados | 2,0 milímetros |
| BS-WPS-026 | 26,0 milímetros | 10,0 milímetros | 130,0 milímetros | 45 grados | 2,0 milímetros |
| BS-WPS-032 | 32,0 milímetros | 12,0 milímetros | 160,0 milímetros | 45 grados | 2,2 milímetros |
Estrictos estándares de calidad AQL 0,25/0,40
Debido a que los micro-desgarros o las líneas de separación en una funda de goma flexible pueden provocar fallas estructurales prematuras bajo vibración constante, aplicamos unEstricto protocolo de calidad AQL 0,25/0,40en todos los lotes de producción. Las inspecciones CCD automatizadas estandarizadas verifican el espesor de la pared y la suavidad de la línea-de separación.
Escenarios de aplicación versátiles para fundas de protección de cables
★┊ Diseñado para diversos entornos de ingeniería
Nuestras fundas curvas de protección de cables de caucho se utilizan ampliamente en múltiples sistemas industriales y automotrices, lo que garantiza la máxima vida útil del cable y el aislamiento ambiental:
- ◌ Cables de bujía y encendido:La forma de trompeta delgada y curvada aleja los cables de encendido de los colectores calientes, resistiendo el intenso calor debajo del capó-y las vibraciones del bloque.
- ◌ Salidas para gabinetes y gabinetes:Proporciona un alivio de tensión flexible donde los cables de alimentación gruesos salen de la maquinaria industrial pesada, evitando rozaduras con los bordes-afilados.
- ◌ Herramientas eléctricas portátiles:Actúa como una funda de agarre de cable-de alta resistencia en la base del mango, protegiendo los cables de alimentación contra torceduras, tirones y dobleces repetidos.
- ◌ Puertas automotrices y enrutamiento de cortafuegos:Los canales aprovechan las redes que cruzan puertas, portones traseros y cortafuegos estructurales, manteniendo los compartimentos de la cabina completamente herméticos al polvo y al humo-.
Embalaje a granel y logística global
Para evitar la deformación física por aplastamiento o flexión de los perfiles curvos de la funda durante el transporte global, nuestros productos se envían utilizando cajas de cartón corrugado de doble-pared con protección interior de bolsa de PE.
| Categoría | Detalles de embalaje |
|---|---|
| Blindaje interior | Bolsas de PE gruesas selladas con peso exacto para mantener la limpieza del caucho y evitar la oxidación de la superficie. |
| Embalaje exterior | Cajas maestras de cartón corrugado de doble-pared, envueltas de forma segura en una película de barrera contra la humedad-. |
| paletización | Paletizado y flejado con bandas tensoras de plástico-de alta resistencia para seguridad de los montacargas. |
| Opciones de personalización:Longitudes de rollo personalizadas, inserciones de etiquetas con códigos de barras y surtidos de cajones de plástico listos-para-dispensar para estaciones de trabajo de ensamblaje. | |
🚚 Métodos de transporte y comercio global
| Método | Detalles |
|---|---|
| Carga Expresa | DHL, FedEx, UPS (de 3 a 5 días hábiles para prototipos y muestras de prueba) |
| Envío a granel | Transporte marítimo LCL o FCL, carga aérea (para horarios ajustados de líneas de montaje) |
| Términos comerciales | FOB Puerto de Xiamen, EXW, CIF, DDP (entrega con derechos pagados a su fábrica) |
Gestión de cumplimiento y calidad
Declaración de fábrica OEM del mejor sello:1. Somos una fábrica certificada ISO y TUV.2. Nos especializamos en la industria del caucho desde hace más de 20 años.3. Todos nuestros productos pueden cumplir con RoHS, REACH, UL, Prop 65, FDA, 3A.4. Calidad gestionada según los estándares IATF 16949.5. Estrictos estándares AQL 0,25/0,40 para precisión dimensional.
Preguntas frecuentes sobre la funda protectora de alambre de caucho
❓ ¿Por qué se prefiere el EPDM a los plásticos de PVC estándar para las botas de protección de salida de cables?
A diferencia de los plásticos rígidos de PVC que se endurecen y agrietan bajo temperaturas frías o exposición a los rayos UV, el EPDM compuesto conserva su alta flexibilidad y resistencia al desgarro-en un amplio rango de temperaturas (de -40 grados a 120 grados). Su memoria elastomérica le permite estirarse sobre cables y conectores mientras regresa a su forma de sello original, manteniendo un excelente aislamiento del polvo y la humedad.
❓ ¿Se puede personalizar una funda curva pre-cortada para adaptarla a conectores de cables pre-ensamblados?
Sí. En entornos donde los terminales de cables, clips de bujías o adaptadores voluminosos ya están engarzados en el mazo de cables, es imposible pasarlos a través del extremo estrecho de una funda sólida. Personalizamos fundas con ranuras de postmoldeo de alta-precisión-. Los operadores pueden abrir la ranura, envolver la funda alrededor del arnés y anclarlo en su posición sin necesidad de desmontar el conector.
